光を打て!

～スピード早打ち体験!～

作品紹介

パラボラアンテナでレーザー光を集めて的に当てる早打ち体験装置です。

光の反射を利用して、より正確にレーザーを当てる仕組みになっています。

場所・日時

場所

香川高専詫間キャンパス
第１学科棟 (令和7年度学生便覧137p,PDF 163p)
第２基礎通信工学実験室(2階) (令和7年度学生便覧140p,PDF 166p)

日時

令和7年 11月1日 (土) 9:30-16:30
令和7年 11月2日 (日) 9:30-15:30

メンバー紹介

メンバー
石川純	渡辺朱音	田尾瑞基	八木優樹	尾形愛翔	濱田准稀也	町田絢香

仕組み

～前提～

光トランジスタと抵抗は直列回路
直列回路に5Vの電圧が常にかかっている
LEDは3つある

～動作～

ボタンを押す
↓
LED点灯
↓
光トランジスタに光が当たる
↓
抵抗に流れる電流が増加
↓
抵抗の両端電圧が変化
↓
その変化を Aruduinoが検知
↓
その両端電圧が約0.0977V以上

⇒YES : LED消灯
⇒ NO : 2つ目(LED点灯)に戻り繰り返す

LED点灯からすべてのLEDが消灯するまでの時間を測る

体験の仕方

遮光眼鏡を受け取り、付ける
線の前に立ち、レーザー銃を受け取る
担当者がスイッチを押してスタート
LEDが点灯したら的を狙って光を当てる
光が当たったら音が鳴る

ライトが点灯してから的に当たるまでの時間を計測するよ！

安全・注意

遮光眼鏡を使用！
銃を人に向けない！
乱暴に扱わない！
ボタンを押したままにしない！

さあ！戦いの始まりだ！

実験・作成の工夫


苦労したこと
プログラム Arduinoのコード作成閾値を低く設定しすぎてしまった回路回路作成的(パラボラアンテナ) どうやって作成するか銃どのようにレーザーポインターを銃にするかその他緑のレーザーポインターの調達アンテナ周りをどう暗くするか

工夫したこと

プログラム

閾値を高く設定した

回路

電圧を調整するために回路に入れる抵抗を変えた

的(パラボラアンテナ)

的(パラボラアンテナ)の凹凸をヤスリによりなくした
アルミホイルを貼ることで、光を反射させるようにした
アルミホイルを細かく張ることにより凹凸の発生を削減した

銃

輪ゴムを小さくすることでスムーズに銃を動作できるようにした
銃の持つところの角を削り、持ちやすいようにした

その他

暗いところでないとできないため段ボール、厚紙を使用しアンテナの周りを暗くした
後から調整できるように段ボールの蓋を開けられるように設計した
的(パラボラアンテナ)が安定するように厚紙で作った筒に釣り糸を付けた

反省点
的(パラボラアンテナ) 二次曲線になっていなかった銃レーザーポインターの電池がなくなれば交換できない

作業風景

～全体～

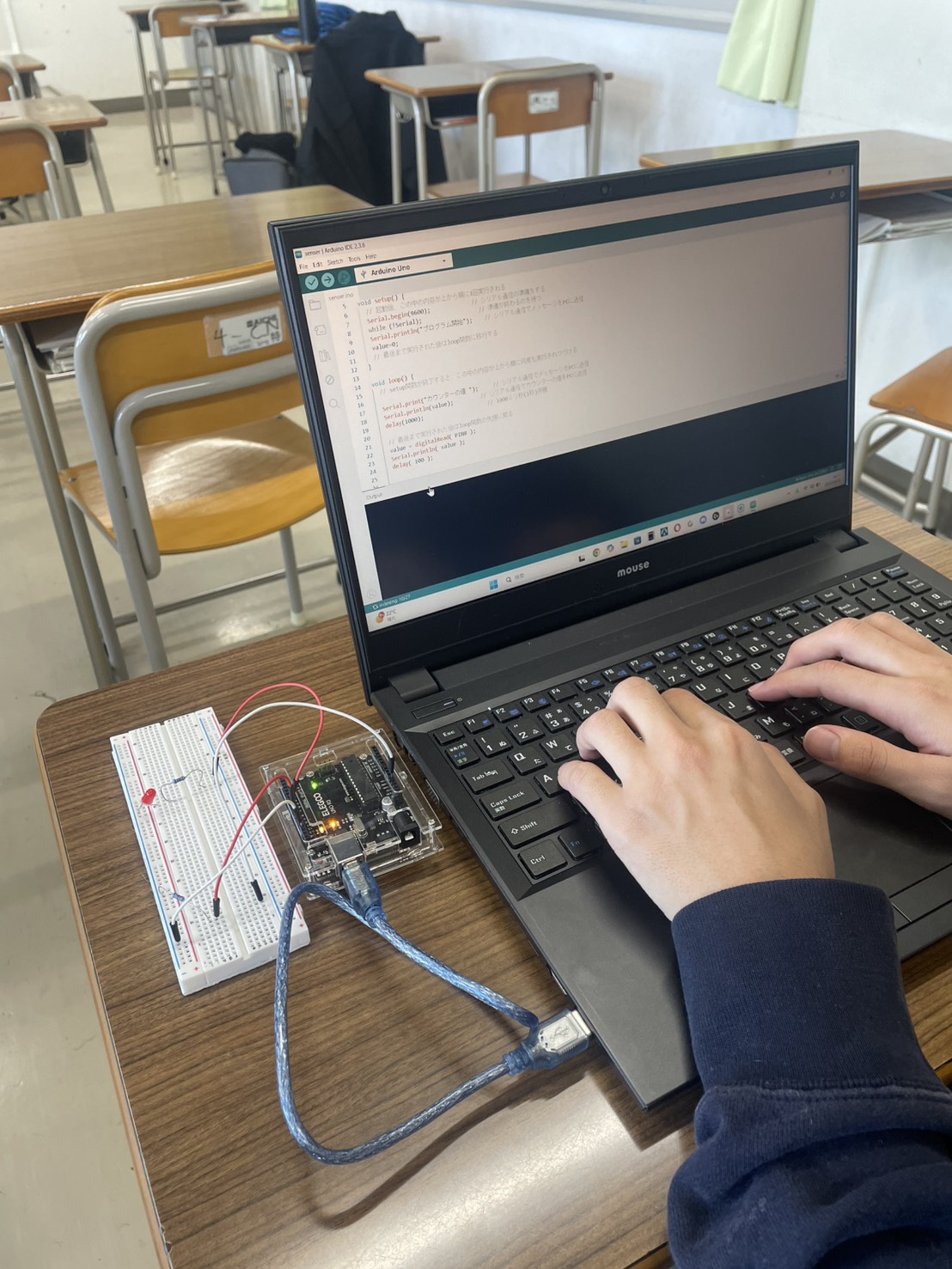

	Arduinoのプログラムを作成しています。Arduino本体とつないでちゃんと動作するかを確認しています。

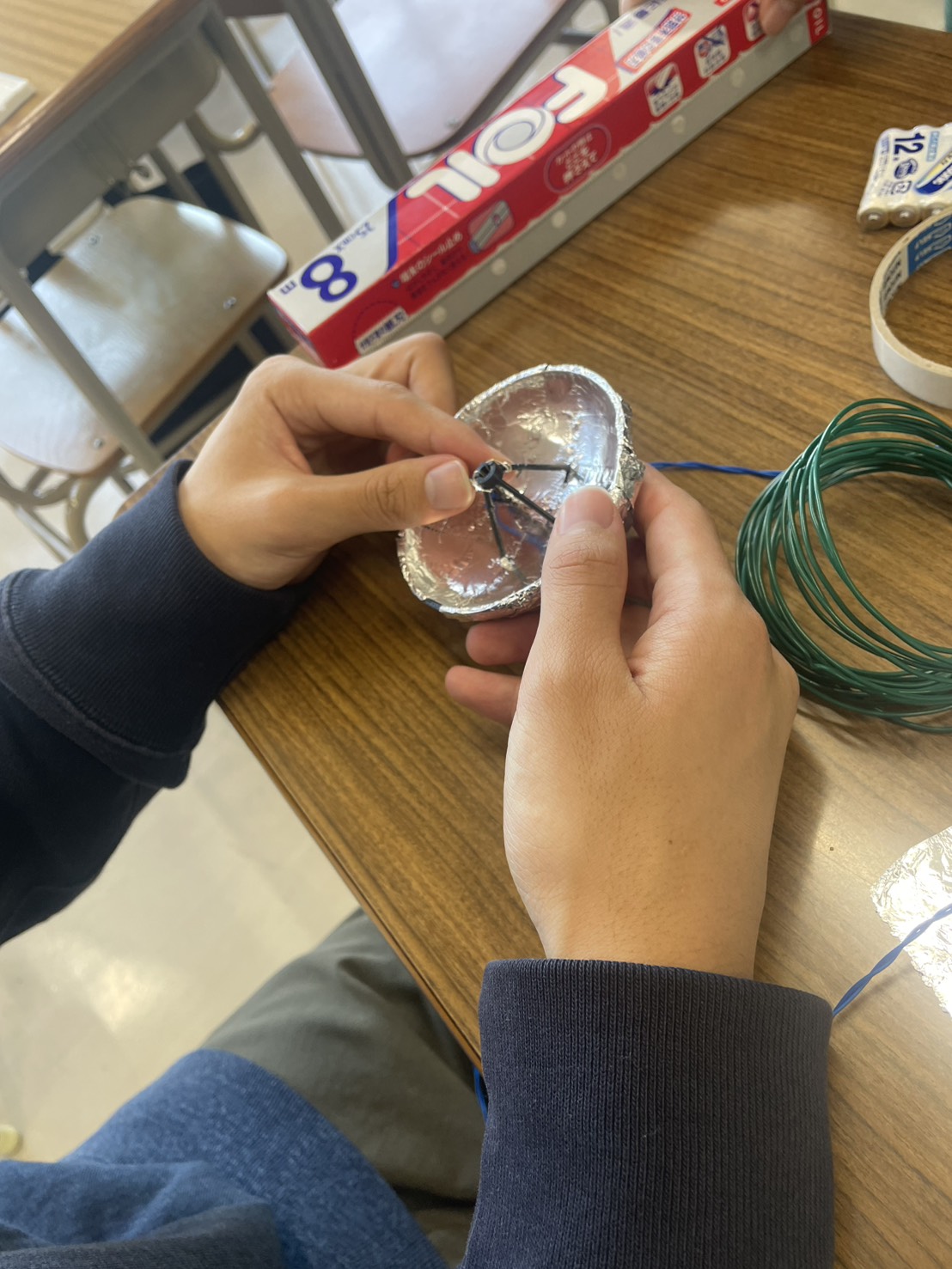

	3Dプリンターで作成したパラボラアンテナにアルミホイルを貼りつけています。アルミホイルを貼りつけることによりパラボラアンテナにレーザーが当たれば光が反射し、光センサーが働くようになります。このパラボラアンテナは的になります。
	光がきちんと反射し、光センサーに当たるかを確認しています。

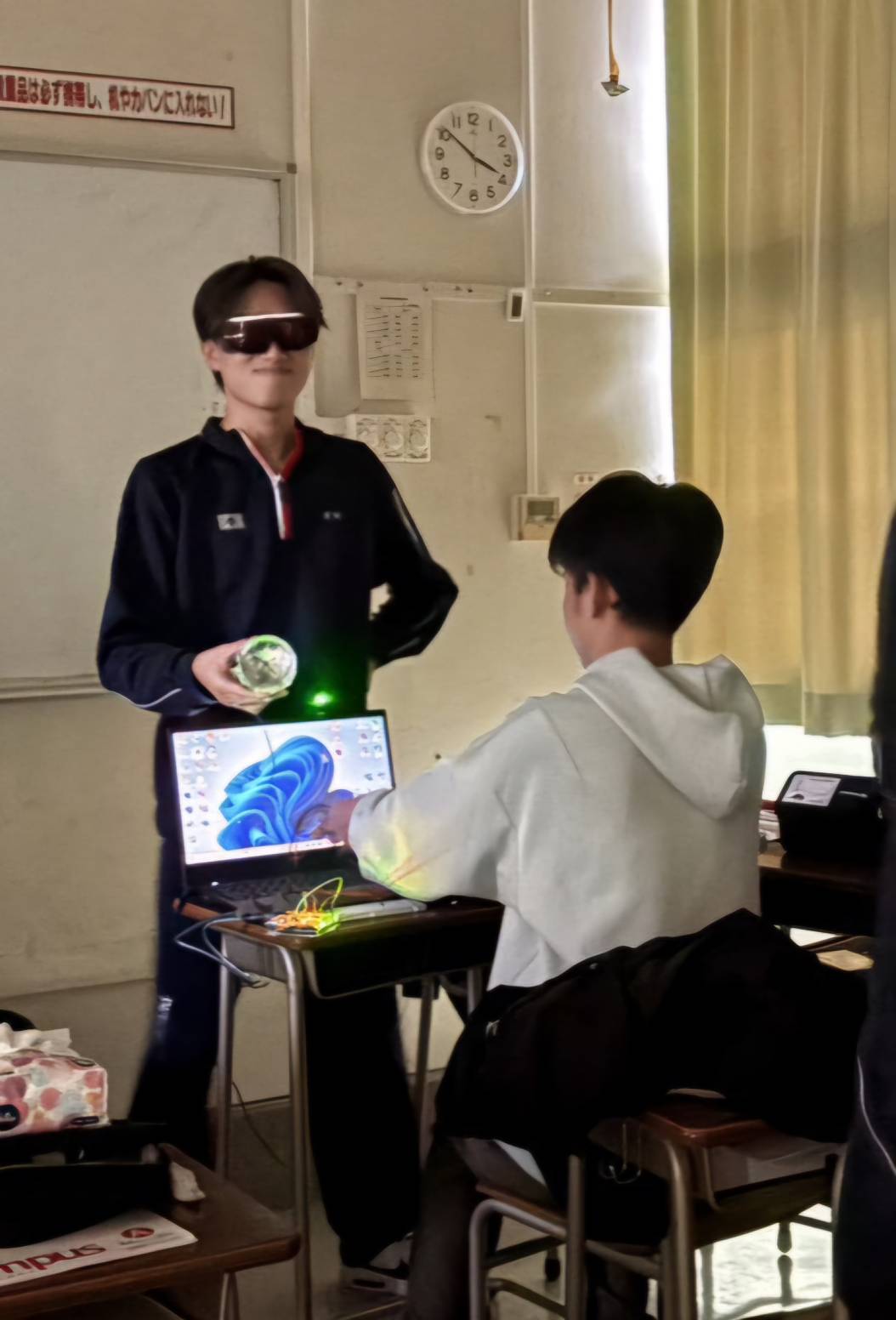

	プログラムと的が完成したのでArduinoとパラボラアンテナを実際に接続し、レーザーを当てています。この時、周りが明るい状態で行っていたためうまくいきませんでしたが、電気を消し暗くすると成功しました。この時に実際の距離から的を狙っているため、体験の際はこのぐらいの的の大きさとなります。体験の際にはパラボラアンテナを持っているお兄さんが付けているような遮光眼鏡を付けてもらいます。遮光眼鏡は眼鏡を掛けている人でも付けることができます。

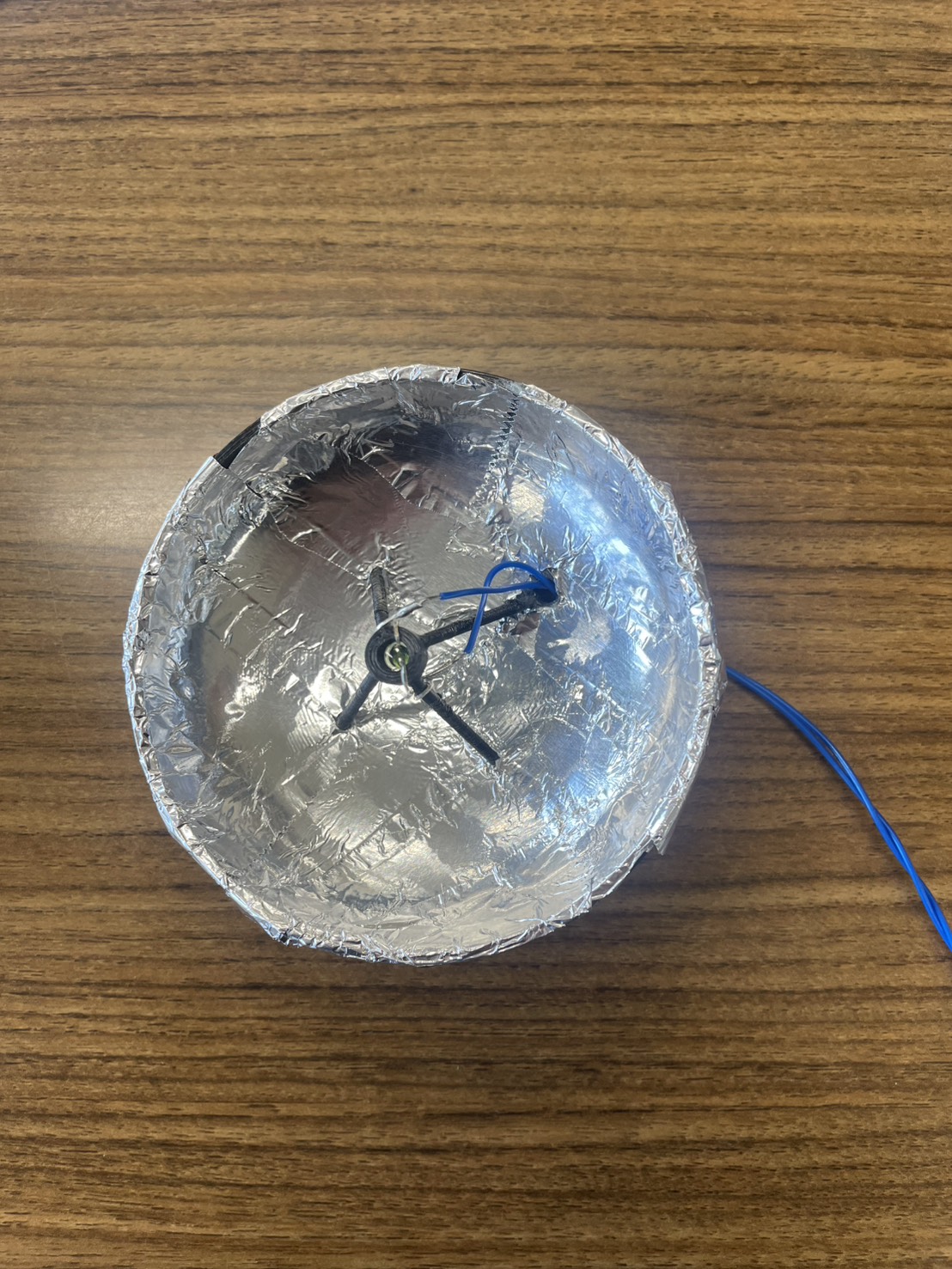

	左の写真が完成した的の全貌です。一気に貼ってしまうと凹凸ができやすいのため、細かく切り貼りを行いました。

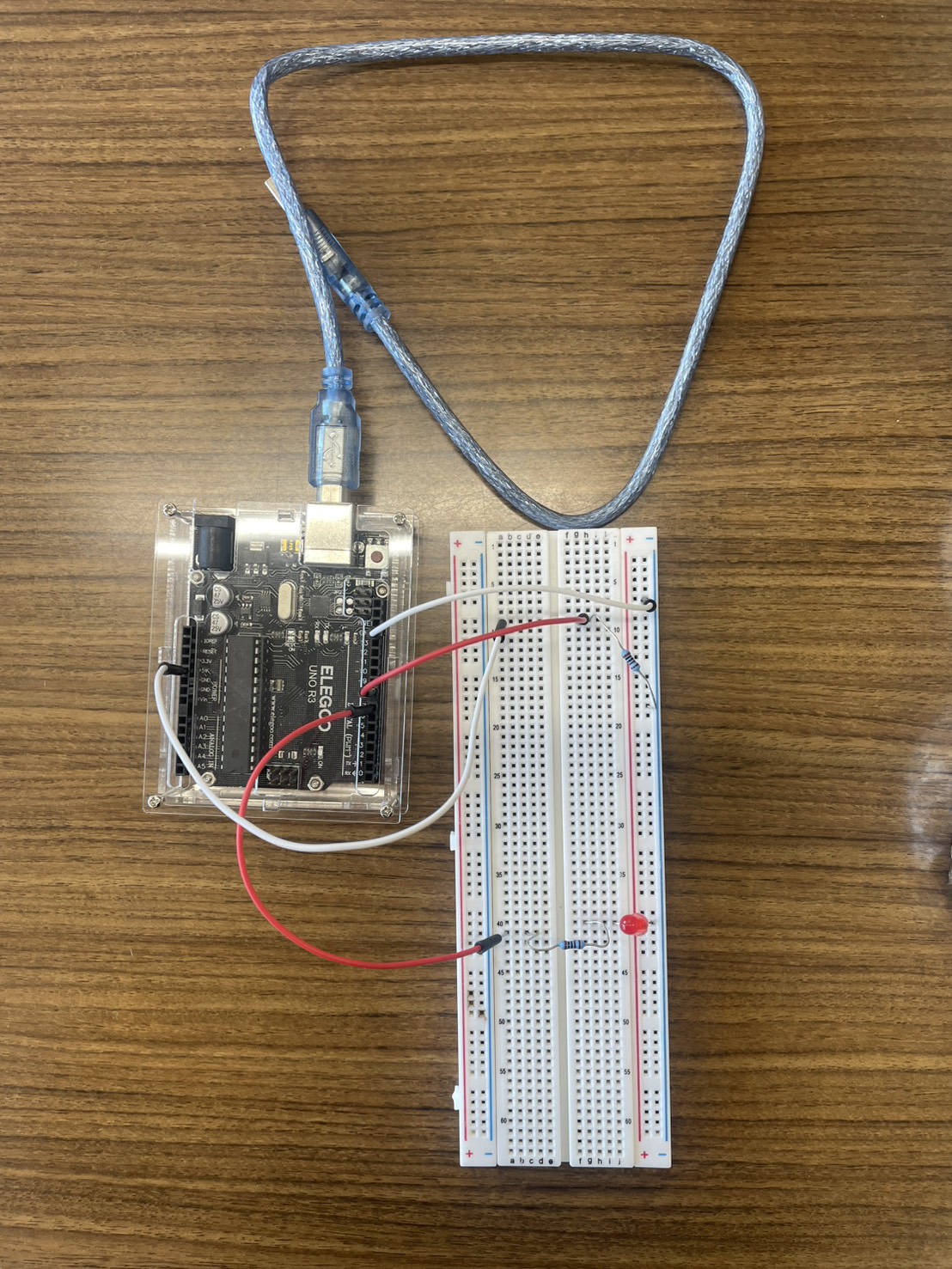

	左の写真が回路の全貌です。 Arduinoに5Vが流れるとLEDが光る仕組みになっています。

～パラボラアンテナ～

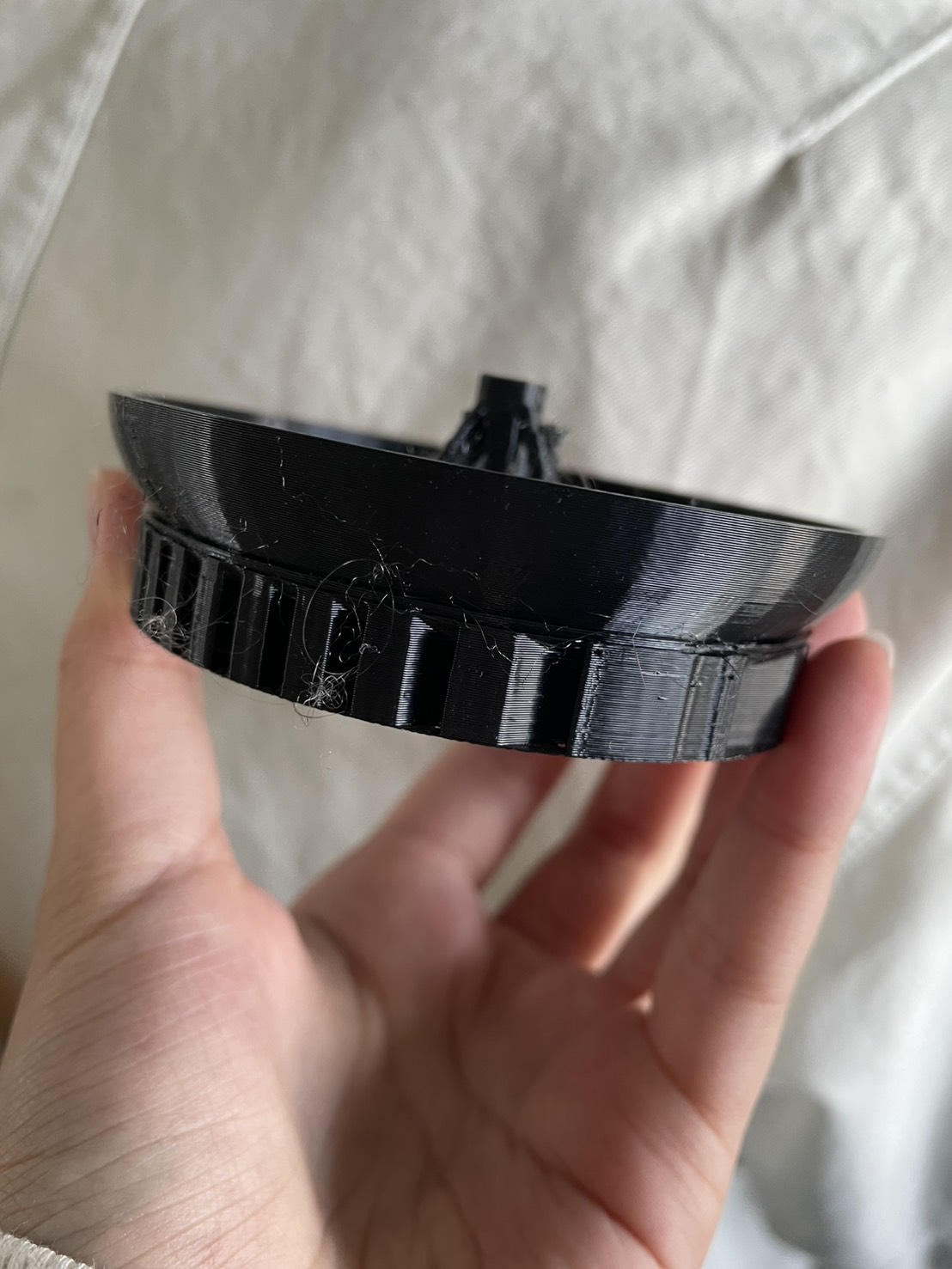

パラボラアンテナペりぺり1

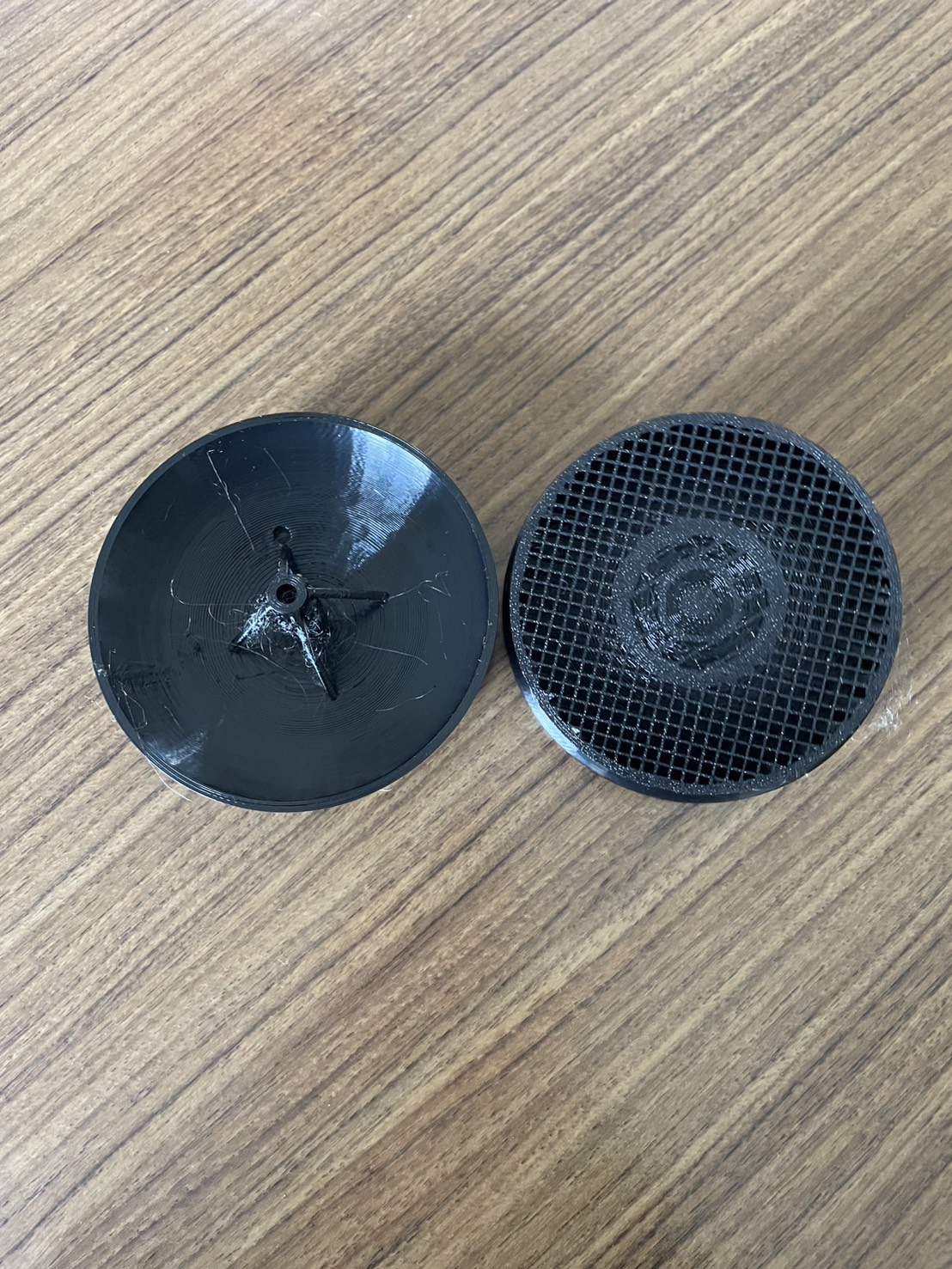

パラボラアンテナペりぺり2

左の写真が土台がついている様子です。

3Dプリンターでパラボラアンテナをつくってもらい、下の土台を外しました。

～銃～

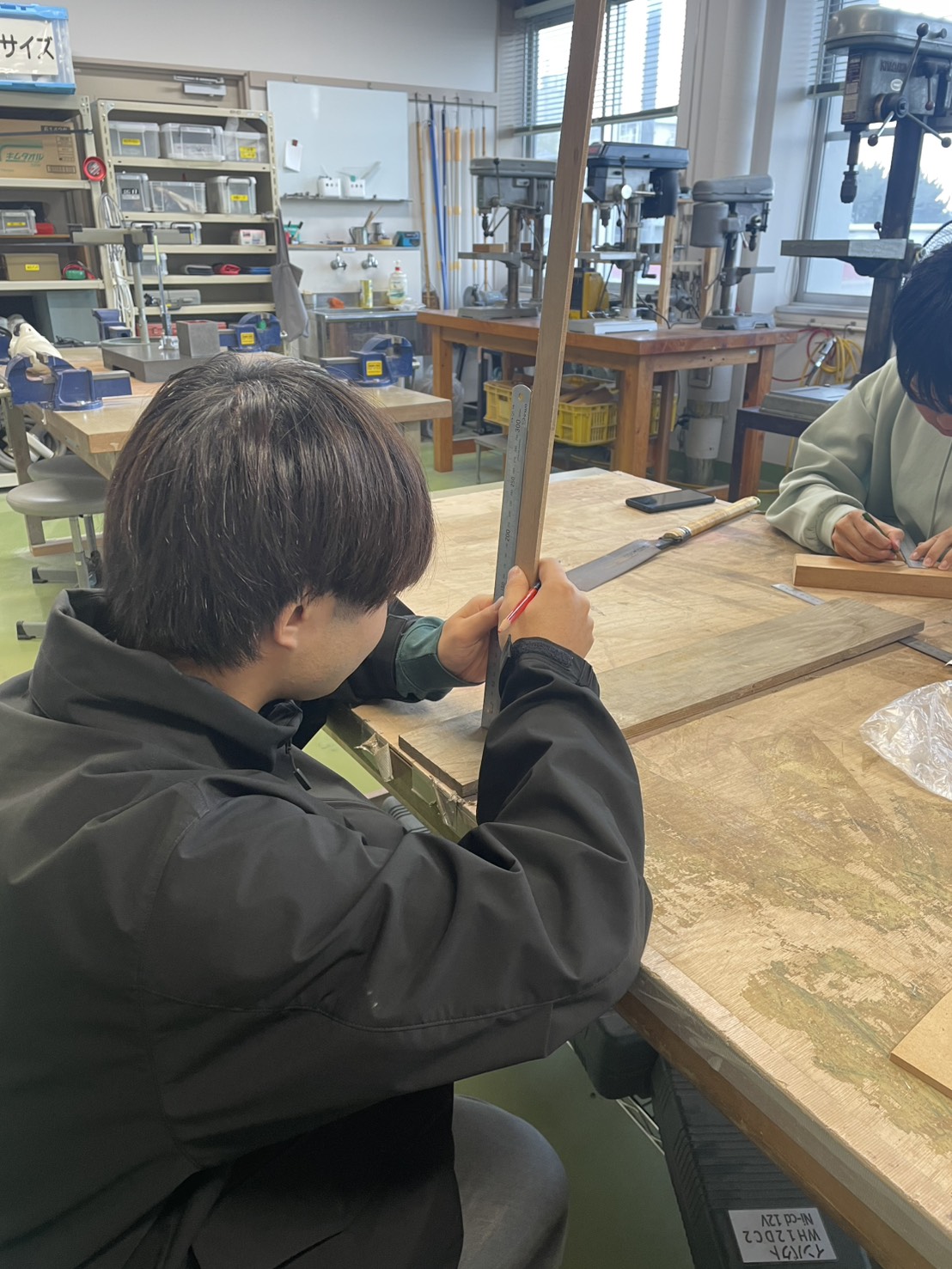

レーザー銃の作成風景です。

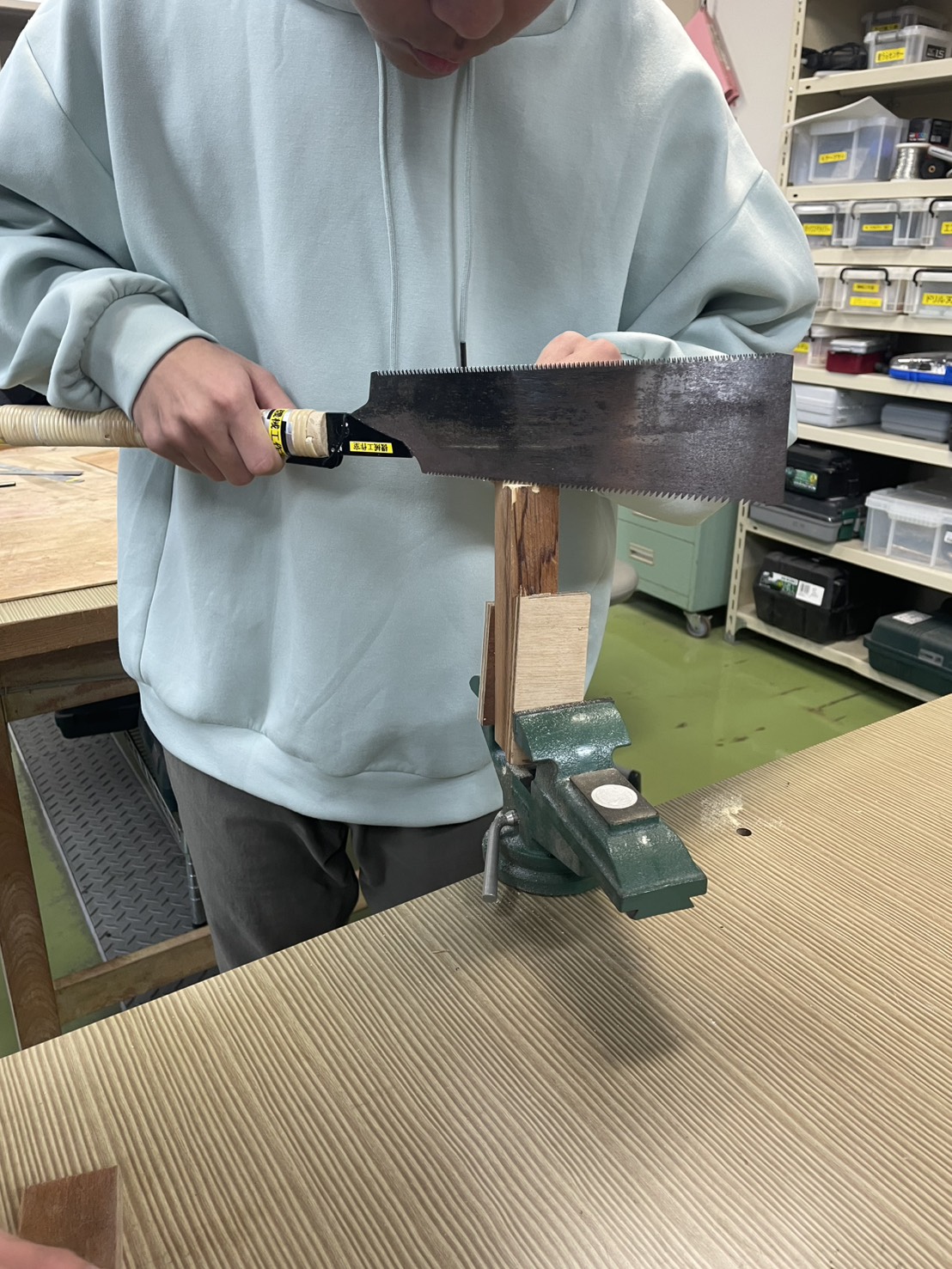

木材を加工して銃の形にしています。ここにレーザーポインターを組み込みます。
